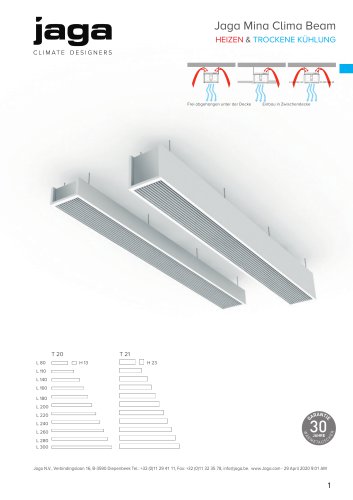

Jaga Mina Clima Beam HEIZEN & TROCKENE KÜHLUNG Frei abgehangen unter der Decke

Jaga Mina Clima Beam Produktdarstellung Umfangreiches Sortiment zum Klimatisieren (alzo Heizen und / oder Trockenkühlen). Der Jaga Clima Beam ist die physikalisch ideale Art zu klimatisieren: die nach oben aufsteigende warme Raumluft wird durch die DBE Einheiten angesaugt und durch den Low H2O Wärmetauscher herunter gekühlt. Die gekühlte Luft sinkt nun langsam gleichmäßig verteilt in den Raum ab. Durch das Prinzip der „trockenen“ Kühlung entstehen keine Energieverluste durch Kondensatbildung. Im Heizbetrieb ist es wichtig auf niedrige Systemtemperturen zu arbeiten, d.h. max 40 °C Vorlauftemperatur,...

Jaga Mina Clima BeamProduktdarstellung Umfangreiches Sortiment zum Klimatisieren (alzo Heizen und / oder Trockenkühlen). Der Jaga Clima Beam ist die physikalisch ideale Art zu klimatisieren: die nach oben aufsteigende warme Raumluft wird durch die DBE Einheiten angesaugt und durch den Low H2O Wärmetauscher herunter gekühlt. Die gekühlte Luft sinkt nun langsam gleichmäßig verteilt in den Raum ab. Durch das Prinzip der „trockenen“ Kühlung entstehen keine Energieverluste durch Kondensatbildung. Im Heizbetrieb ist es wichtig auf niedrige Systemtemperturen zu arbeiten, d.h. max 40 °C Vorlauftemperatur,...

Jaga Mina Clima BeamHauptteile Hauptteile: 1 Standardregelung JDPC / Netzteil 6 Montagewinkel mit Schalldämpfung, 2 pro Konsole Die Temperatur, bei der Wasserdampf in der Umgebungsluft zu kondensieren beginnt wird als Taupunkttemperatur bezeichnet. Kondensat kann zu Schäden führen, sowohl am Gerät als auch an seiner Umgebung. Das Gerät schaltet sich nicht aus wenn der Taupunkt erreicht wird. Der Kunde muss daher die Taupunkttemperatur kontrollieren und verhindern dass die Temperatur unter den Taupunkt sinkt um Kondensat zu vermeiden. Jaga N.V. bzw. die Jaga Deutschland GmbH, können nicht haftbar...

Jaga Mina Clima BeamAllgemeine Info Länge (cm) Jaga Mina Clima Beam: allgemeine Info Mina JDPC (Jaga Dynamic Product Controller) Inklusive eingebautem 12VDC Netzteil: Versorgungsspannung 230 VAC Die Standardregelung der DBE-Rails erfolgt über ein analoges 0-10V Signal (1mA) eines Raumthermostats oder einer Gebäudeleittechnik (GLT) Jaga Mina Clima Beam T21, Low-l-hO Wärmetauscher Typ 21, Höhe 23 cm : Leistungen Leistung (W) Jaga Mina Clima Beam T20, Low-H2O Wärmetauscher Typ 20, Höhe 13 cm : Leistungen Leistung (W) Vorlauftemperatur / Rücklauftemperatur / Raumtemperatur °C Dieses Info-Blatt ist...

Jaga Mina Clima BeamWärmetauscher Jaga Mina Clima Beam: L0W-H2O Wärmetauscher Low-H2O bedeutet ‘wenig H2O' oder ‘wenig Wasser'. Ein passender Name. Der Low-H2O Heizkörper enthält nur ein Zehntel des Wasserinhalts eines traditionellen Heizkörpers. Durchschnittlich nur 2 Liter, anstatt 20 Litern. Der Wärmetauscher besteht aus runden, nahtlosen Umwälzröhren aus reinem roten Kupfer, Lamellen aus reinem Aluminium und 2 Messingkollektoren für einseitigen Anschluß 1/2” (links oder rechts). Dieses Info-Blatt ist treu dem letzten Stand unserer Produkte erstellt worden. Da die Entwicklung sowie die Erneuerung...

Jaga Mina Clima BeamDBE Rail Jaga Mina Clima Beam: DBE Rail Jaga DBE: Besonders laufruhige Axialventilatoren. • Durch die Verwendung von qualitativ hochwertigen Kugellagern beträgt die Lebensdauer der Jaga DBE Einheiten bei einer Temperatur von 40°C ca. 50.000 Betriebsstunden. • Die Aktivatoren sind im Stillstand durch eine Blockierung geschützt. DBE Rail: Aus sendzimirverzinktem Stahlblech von 1 mm Stärke, mit einer anthrazitgrauen Lackschicht, RAL 7024 - Glanzgrad 10%, lackiert. Mina Type( Länge cm) Betriebsspannung (VDC) Länge / Lüfter pro Rail Länge / Lüfter pro Rail Anzahl Rails / Fans JDPC...

Jaga Mina Clima Beam Wärmetauscher Druckverluste Typ 20 Dieses Info-Blatt ist treu dem letzten Stand unserer Produkte erstellt worden. Da die Entwicklung sowie die Erneuerung der Produkte zeitlos weiter geht, sind alle Angaben bei eventuellen Änderungen unter Vorbehalt. Jaga N.V., Verbindingslaan 16, B-3590 Diepenbeek Tel.: +32 (0)11 29 41 11, Fax: +32 (0)11 32 35 78, [email protected]. www.Jaga.com - 29 April 2020 9:01 AM

Jaga Mina Clima Beam Wärmetauscher Druckverluste Typ 21 Dieses Info-Blatt ist treu dem letzten Stand unserer Produkte erstellt worden. Da die Entwicklung sowie die Erneuerung der Produkte zeitlos weiter geht, sind alle Angaben bei eventuellen Änderungen unter Vorbehalt. Jaga N.V., Verbindingslaan 16, B-3590 Diepenbeek Tel.: +32 (0)11 29 41 11, Fax: +32 (0)11 32 35 78, [email protected]. www.Jaga.com - 29 April 2020 9:01 AM

Jaga Mina Clima BeamJDPC.002 JDPC.002 (Jaga Dynamic Product Controller ) MuLtifunktionsregLer zur Steuerung von dynamischen Heiz- und Kühlgeräten mit einem oder mehreren eingebauten Lüftern. Der Jaga Dynamic Product ControLLer wird voreingesteLLt und im Gerät montiert geliefert. Power Supply Input: 110-240V'\/ Output: 12V — Dieses Info-Blatt ist treu dem Letzten Stand unserer Produkte erstellt worden. Da die Entwicklung sowie die Erneuerung der Produkte zeitlos weiter geht, sind alle Angaben bei eventuellen Änderungen unter Vorbehalt.

Jaga Mina Clima BeamNetzteil Netzteil 40W Konstantspannung + Konstantstrom LED Treiber • Eingebaute aktive PFC-Funktion • Schutz: Kurzschluss, Überstrom, Überspannung, Übertemperatur • Kühlung durch freie Luftkonvektion • Vollständig isoliertes Kunststoffgehäuse • Universeller AC-Eingang • Hoher Wirkungsgrad oder bis zu 90% • Voll gekapselt nach IP67 • Class II Netzteil, kein FG Pin • Geeignet für trockene, feuchte und nasse Standorte • Kein Verbrauch der Last unter 0.15W • RoHS 2015/863 / EU In Übereinstimmung mit SVHC Dieses Info-Blatt ist treu dem letzten Stand unserer Produkte erstellt worden....
