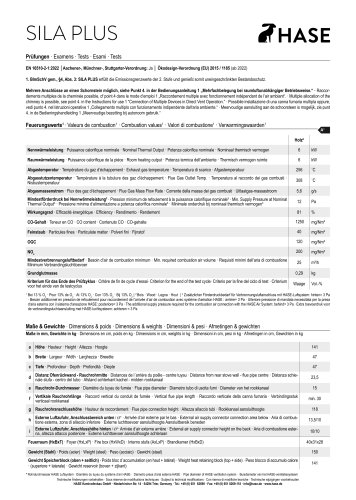

SILA PLUS
6Seiten

SILA PLUS Prüfungen · Examens · Tests · Esami · Tests EN 16510-2-1:2022 │Aachener-, Münchner-, Stuttgarter-Verordnung: Ja │ Ökodesign-Verordnung (EU) 2015 / 1185 (ab 2022) 1. BImSchV gem., §4, Abs. 3: SILA PLUS erfüllt die Emissionsgrenzwerte der 2. Stufe und genießt somit uneingeschränkten Bestandsschutz. Mehrere Anschlüsse an einen Schornstein möglich, siehe Punkt 4. in der Bedienungsanleitung 1 „Mehrfachbelegung bei raumluftunabhängiger Betriebsweise.“ · Raccordements multiples de la cheminée possible, cf point 4 dans le mode d‘emploi 1 „Raccordement multiple avec fonctionnement indépendant de l’air ambiant“. · Multiple allocation of the chimney is possible, see point 4. in the Instructions for use 1 “Connection of Multiple Devices in Direct Vent Operation.” · Possibile installazione di una canna fumaria multipla oppure, vedi punto 4. nel Istruzioni operative 1 „Collegamento multiplo con funzionamento indipendente dall‘aria ambiente.“ · Meervoudige aansluiting aan de schoorsteen is mogelijk, zie punt 4. in de Bedieningshandleiding 1 „Meervoudige bezetting bij autonoom gebruik.“ Feuerungswerte1 · Valeurs de combustion1 · Combustion values1 · Valori di combustione1 · Verwarmingswaarden1 Nennwärmeleistung · Puissance calorifique nominale · Nominal Thermal Output · Potenza calorifica nominale · Nominaal thermisch vermogen Raumwärmeleistung · Puissance calorifique de la pièce · Room heating output · Potenza termica dell‘ambiente · Thermisch vermogen ruimte Abgastemperatur · Température du gaz d’échappement · Exhaust gas temperature · Temperatura di scarico · Afgastemperatuur Abgasstutzentemperatur · Température à la tubulure des gaz d‘échappement · Flue Gas Outlet Temp. · Temperatura al raccordo dei gas combusti · Nisbustemperatuur Abgasmassenstrom · Flux des gaz d‘échappement · Flue Gas Mass Flow Rate · Corrente della massa dei gas combusti · Uitlaatgas-massastroom Mindestförderdruck bei Nennwärmeleistung · Pression minimum de refoulement à la puissance calorifique nominale · Min. Supply Pressure at Nominal Thermal Output3 · Pressione minima d‘alimentazione a potenza calorifica nominale3 · Minimale onderdruk bij nominaal thermisch vermogen3 Wirkungsgrad · Efficacité énergétique · Efficiency · Rendimento · Rendement CO-Gehalt · Teneur en CO · CO content · Contenuto CO · CO-gehalte Feinstaub · Particules fines · Particulate matter · Polveri fini · Fijnstof Mindestverbrennungsluftbedarf · Besoin d’air de combustion minimum · Min. required combustion air volume · Requisiti minimi dell’aria di combustione Minimum Verbrandingsluchttoevoer Grundglutmasse Kriterium für das Ende des Prüfzyklus · Critère de fin de cycle d‘essai· Criterion for the end of the test cycle· Criterio per la fine del ciclo di test · Criterium voor het einde van de testcyclus 1 Bei 13 % O2 · Pour 13% de O2 · At 13% O2 · Con 13% O2 · Bij 13% O2 | 2 Bois · Wood · Legna · Hout | 3 Zusätzlicher Förderdruckbedarf für Verbrennungsluftanschluss mit HASE-Luftsystem: hinten= 3 Pa · Besoin additionnel en pression de refoulement pour raccordement de l’arrivée d’air de combustion avec système d’aération HASE : arrière= 3 Pa · Ulteriore pressione di mandata necessitata per la presa d‘aria esterna con il sistema d‘areazione HASE: posteriore= 3 Pa · The additional supply pressure required for the combustion air connection with the HASE Air System: behind= 3 Pa · Extra toevoerdruk voor de verbrandingsluchtaansluiting met HASE-luchtsysteem: achteren = 3 Pa Maße & Gewichte · Dimensions & poids · Dimensions & weights · Dimensioni & pesi · Afmetingen & gewichten Maße in mm, Gewichte in kg · Dimensions en cm, poids en kg · Dimensions in cm, weights in kg · Dimensioni in cm, pesi in kg · Afmetingen in cm, Gewichten in kg a Höhe · Hauteur · Height · Altezza · Hoogte b Breite · Largeur · Width · Larghezza · Breedte c Tiefe · Profondeur · Depth · Profondità · Diepte Ofenrückwand - Rauchrohrmitte · Distances de l´arrière du poêle - centre tuyau · Distance from rear stove wall - flue pipe centre · Distanza schied Distanz nale stufa - centro del tubo · Afstand achterkant kachel - midden rookkanaal e Rauchrohr-Durchmesser · Diamètre du tuyau de fumée · Flue pipe diameter · Diametro tubo di uscita fumi · Diameter van het rookkanaal f Vertikale Rauchrohrlänge · Raccord vertical du conduit de fumée · Vertical flue pipe length · Raccordo verticale della canna fumaria · Verbindingsstuk verticaal rookkanaal g Rauchrohranschlusshöhe · Hauteur de raccordement · Flue pipe connection height · Altezza allaccio tubi · Rookkanaal aansluithoogte h Externe Luftzufuhr, Anschlussbereich unten / Ø* · Arrivée d‘air externe par le bas · External air supply connector connection area below · Aria di combustione esterna, zona di allaccio inferiore · Externe luchttoevoer aansluithoogte Aansluitbereik beneden Luftzufuhr, Anschlusshöhe hinten / Ø*· Arrivée d‘air externe arrière · External air supply connector height on the back · Aria di combustione esteri Externe na, altezza attacco posteriore · Externe luchttoevoer aansluithoogte achteraan Feuerraum (HxBxT) · Foyer (HxLxP) · Fire box (HxWxD) · Interno stufa (AxLxP) · Brandkamer (HxBxD) Gewicht (Stahl) · Poids (acier) · Weight (steel) · Peso (acciaio) · Gewicht (staal) Gewicht Speicherblock (oben + seitlich) · Poids bloc d´accumulation (en haut + latéral) · Weight heat retaining block (top + side) · Peso blocco di accumulo calore · (superiore + laterale) · Gewicht reservoir (boven + zijkant) * Rohrdurchmesser HASE Luftsystem · Diamètre du tuyau du système d‘air HASE · Diametro presa d’aria esterna HASE · Pipe diameter of HASE ventilation system · Buisdiameter van het HASE-ventilatiesysteem Technische Änderungen vorbehalten · Sous réserve de modifications techniques
