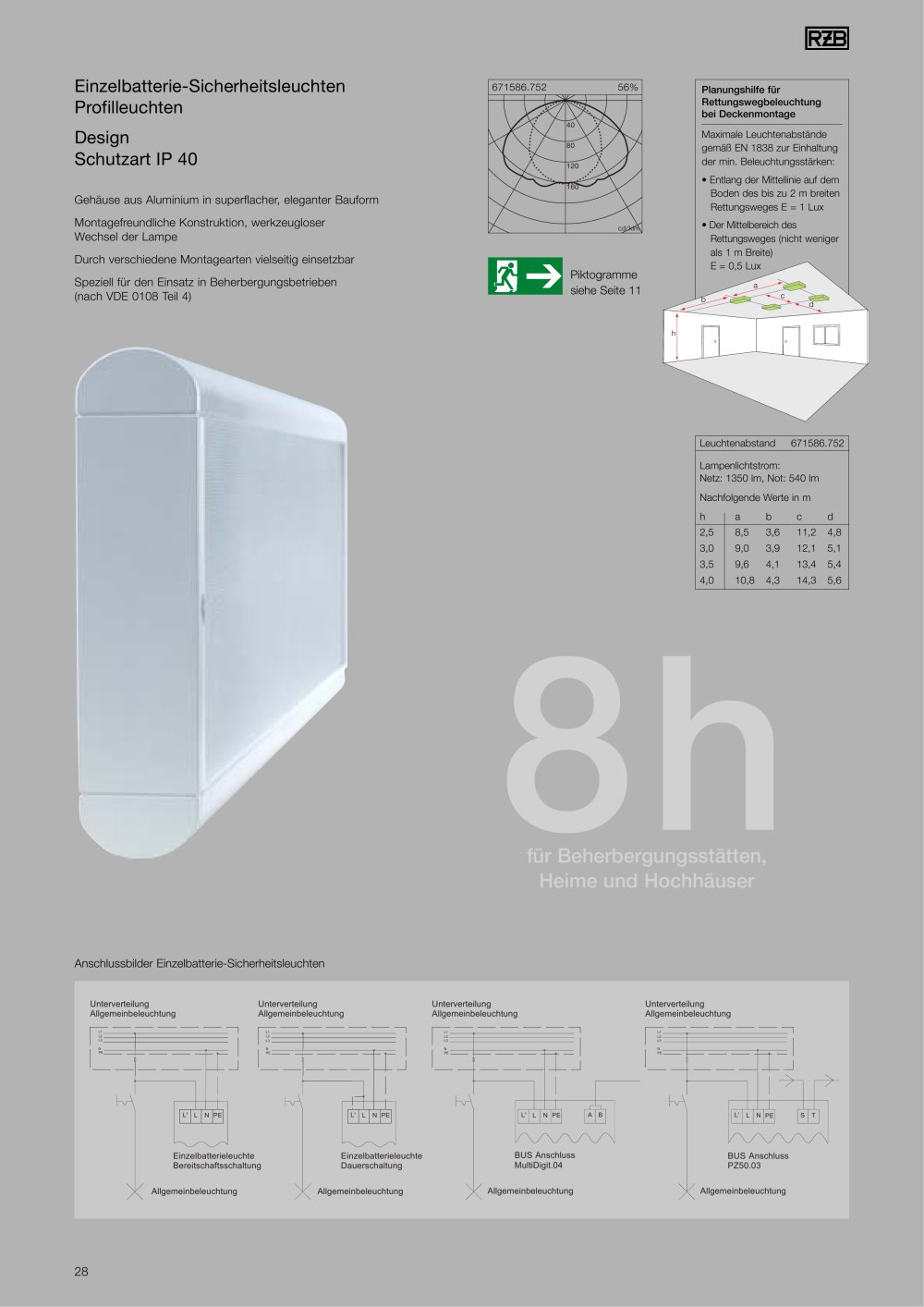

RZB Einzelbatterie-Sicherheitsleuchten Profilleuchten Design Schutzart IP 40 Gehàuse aus Aluminium in superflacher, eleganter Bauform Montagefreundliche Konstruktion, werkzeugloser Wechsel der Lampe Durch verschiedene Montagearten vielseitig einsetzbar Speziell fur den Einsatz in Beherbergungsbetrieben (nach VDE 0108 Teil 4) Piktogramme siehe Seite 11 Planungshilfe fur Rettungswegbeleuchtung bei Deckenmontage Maximale Leuchtenabstànde gemàB EN 1838 zur Einhaltung der min. Beleuchtungsstàrken: • Entlang der Mittellinie auf dem Boden des bis zu 2 m breiten Rettungsweges E = 1 Lux • Der Mittelbereich des Rettungsweges (nicht weniger als 1 m Breite) E = 0,5 Lux Leuchtenabstand 671586.752 Lampenlichtstrom: Netz: 1350 lm, Not: 540 lm Nachfolgende Werte in m h a b c d 2,5 8,5 3,6 11,2 4,8 3,0 9,0 3,9 12,1 5,1 3,5 9,6 4,1 13,4 5,4 4,0 10,8 4,3 14,3 5,6 h fur Beherbergungsstàtten, Heime und Hochhàuser Anschlussbilder Einzelbatterie-Sicherheitsleuchten Unterverteilung Allgemeinbeleuchtung Unterverteilung Allgemeinbeleuchtung Unterverteilung Allgemeinbeleuchtung Unterverteilung Allgemeinbeleuchtung KA L' L N PE L' L N PE L' L N PE A B L' L N PE S T Einzelbatterieleuchte Bereitschaftsschaltung Einzelbatterieleuchte Dauerschaltung BUS Anschluss MultiDigit.04 BUS Anschluss PZ50.03 Allgemeinbeleuchtung Allgemeinbeleuchtung Allgemeinbeleuchtung Allgemeinbeleuchtung 28
