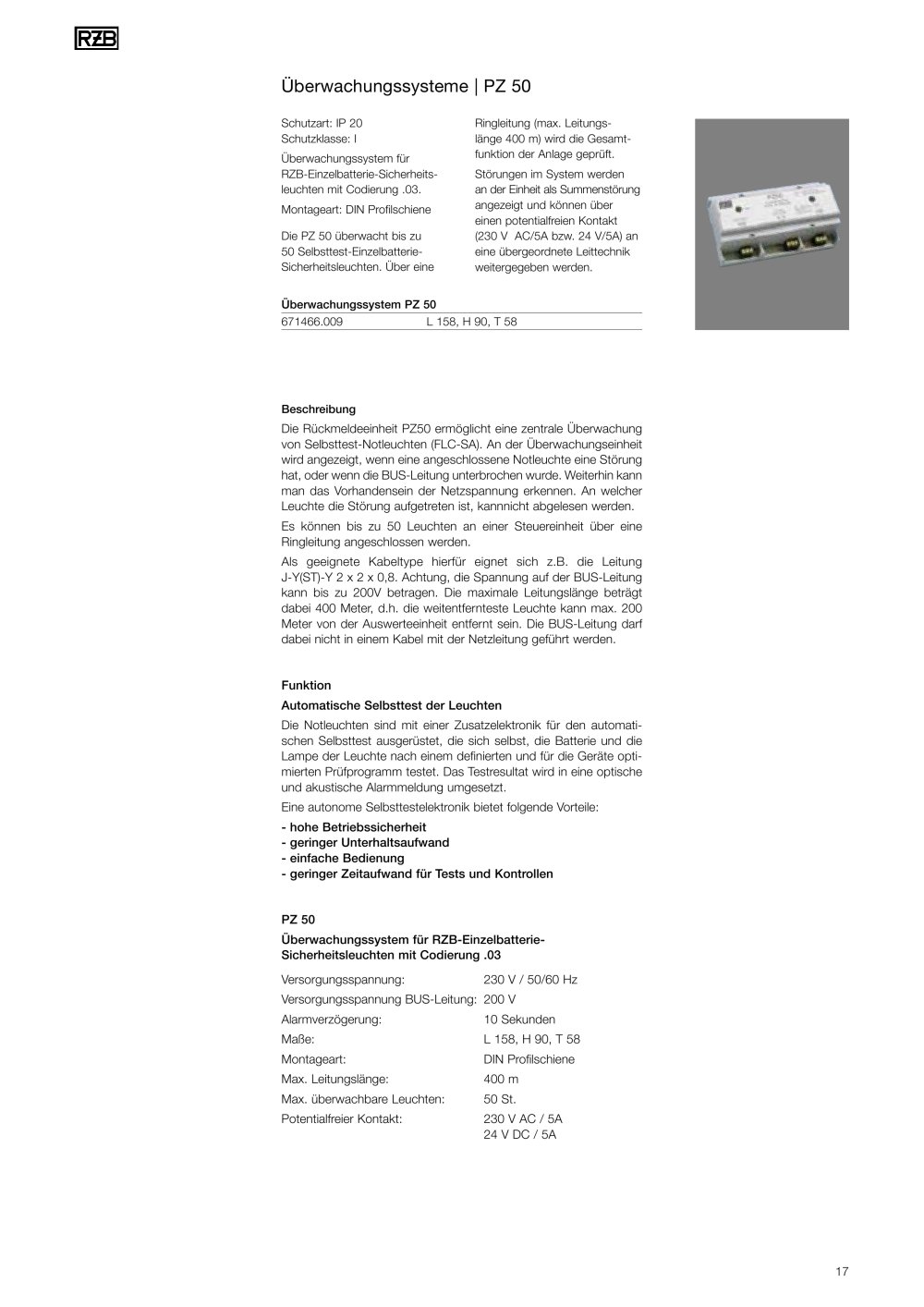

| RZB | ||||
| | ||||
| Überwachungssysteme | PZ 50 | ||||
| | ||||
| Schutzart: IP 20 Schutzklasse: I Überwachungssystem für RZB-Einzelbatterie-Sicherheits-leuchten mit Codierung .03. Montageart: DIN Profilschiene Die PZ 50 überwacht bis zu 50 Selbsttest-Einzelbatterie-Sicherheitsleuchten. Über eine Überwachungssystem PZ 50 | Ringleitung (max. Leitungslänge 400 m) wird die Gesamtfunktion der Anlage geprüft. Störungen im System werden an der Einheit als Summenstörung angezeigt und können über einen potentialfreien Kontakt (230 V AC/5A bzw. 24 V/5A) an eine übergeordnete Leittechnik weitergegeben werden. | |||
| | ||||
| 671466.009 | L 158, H 90, T 58 | |||
| | ||||
| Beschreibung Die Rückmeldeeinheit PZ50 ermöglicht eine zentrale Überwachung von Selbsttest-Notleuchten (FLC-SA). An der Überwachungseinheit wird angezeigt, wenn eine angeschlossene Notleuchte eine Störung hat, oder wenn die BUS-Leitung unterbrochen wurde. Weiterhin kann man das Vorhandensein der Netzspannung erkennen. An welcher Leuchte die Störung aufgetreten ist, kannnicht abgelesen werden. Es können bis zu 50 Leuchten an einer Steuereinheit über eine Ringleitung angeschlossen werden. Als geeignete Kabeltype hierfür eignet sich z.B. die Leitung J-Y(ST)-Y 2 x 2 x 0,8. Achtung, die Spannung auf der BUS-Leitung kann bis zu 200V betragen. Die maximale Leitungslänge beträgt dabei 400 Meter, d.h. die weitentfernteste Leuchte kann max. 200 Meter von der Auswerteeinheit entfernt sein. Die BUS-Leitung darf dabei nicht in einem Kabel mit der Netzleitung geführt werden. | ||||
| | ||||
| Funktion Automatische Selbsttest der Leuchten Die Notleuchten sind mit einer Zusatzelektronik für den automatischen Selbsttest ausgerüstet, die sich selbst, die Batterie und die Lampe der Leuchte nach einem definierten und für die Geräte optimierten Prüfprogramm testet. Das Testresultat wird in eine optische und akustische Alarmmeldung umgesetzt. Eine autonome Selbsttestelektronik bietet folgende Vorteile: - hohe Betriebssicherheit - geringer Unterhaltsaufwand - einfache Bedienung - geringer Zeitaufwand für Tests und Kontrollen | ||||
| | ||||
| PZ 50 Überwachungssystem für RZB-Einzelbatterie-Sicherheitsleuchten mit Codierung .03 Versorgungsspannung: 230 V / 50/60 Hz Versorgungsspannung BUS-Leitung: 200 V | ||||
| | ||||
| Alarmverzögerung: Maße: Montageart: Max. Leitungslänge: Max. überwachbare Leuchten: Potentialfreier Kontakt: | 10 Sekunden L 158, H 90, T 58 DIN Profilschiene 400 m 50 St. 230 V AC / 5A | |||
| | ||||
| 24 V DC / 5A | ||||
| | ||||
| 17 | ||||
| | ||||
