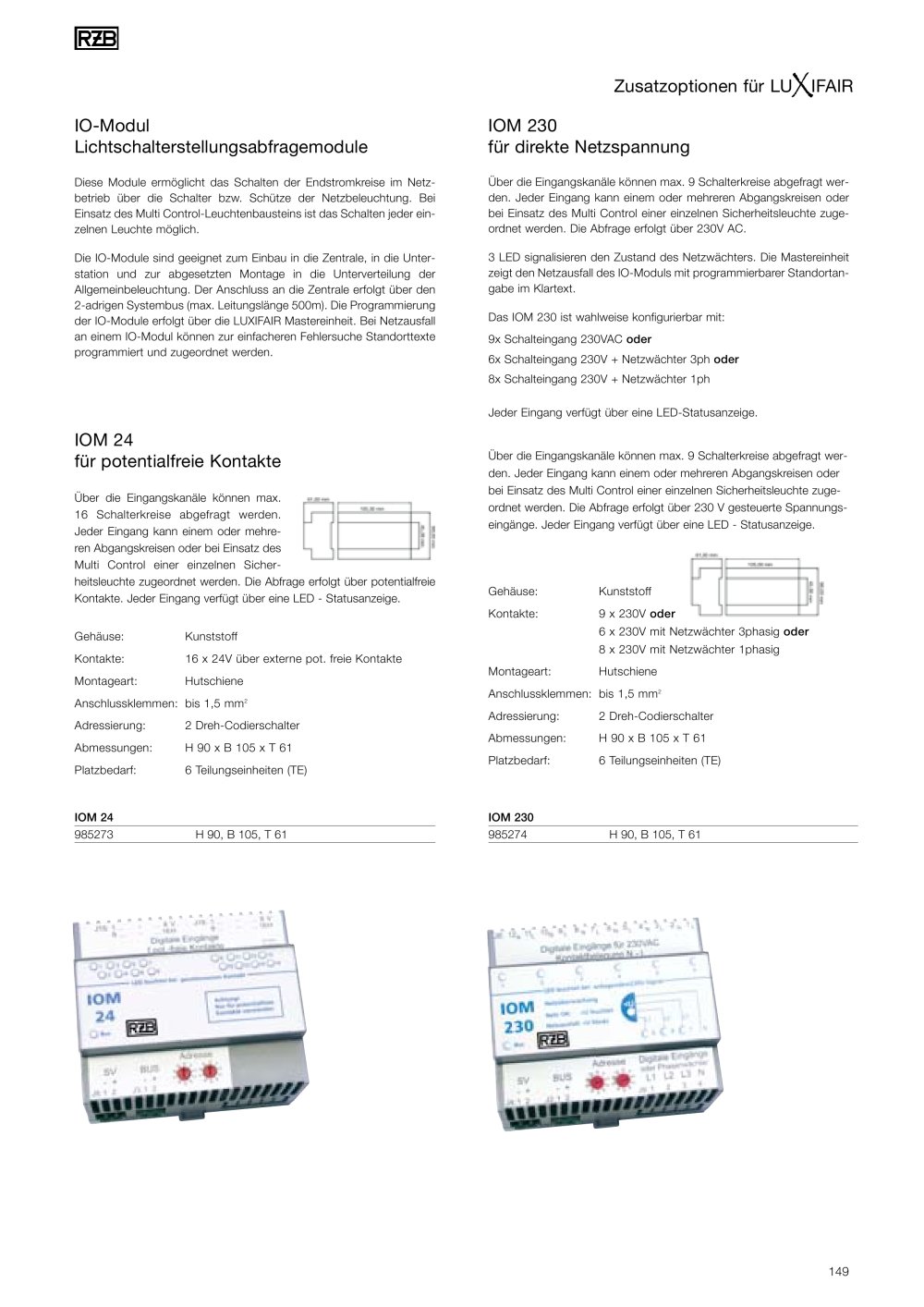

| RZB | ||||||
| | ||||||
| Zusatzoptionen für LuXiFAIR | ||||||
| | ||||||
| IO-Modul Lichtschalterstellungsabfragemodule Diese Module ermöglicht das Schalten der Endstromkreise im Netzbetrieb über die Schalter bzw. Schütze der Netzbeleuchtung. Bei Einsatz des Multi Control-Leuchtenbausteins ist das Schalten jeder einzelnen Leuchte möglich. Die IO-Module sind geeignet zum Einbau in die Zentrale, in die Unterstation und zur abgesetzten Montage in die Unterverteilung der Allgemeinbeleuchtung. Der Anschluss an die Zentrale erfolgt über den 2-adrigen Systembus (max. Leitungslänge 500m). Die Programmierung der IO-Module erfolgt über die LUXIFAIR Mastereinheit. Bei Netzausfall an einem IO-Modul können zur einfacheren Fehlersuche Standorttexte programmiert und zugeordnet werden. | IOM 230 für direkte Netzspannung Über die Eingangskanäle können max. 9 Schalterkreise abgefragt werden. Jeder Eingang kann einem oder mehreren Abgangskreisen oder bei Einsatz des Multi Control einer einzelnen Sicherheitsleuchte zugeordnet werden. Die Abfrage erfolgt über 230V AC. 3 LED signalisieren den Zustand des Netzwächters. Die Mastereinheit zeigt den Netzausfall des IO-Moduls mit programmierbarer Standortangabe im Klartext. Das IOM 230 ist wahlweise konfigurierbar mit: 9x Schalteingang 230VAC oder 6x Schalteingang 230V + Netzwächter 3ph oder 8x Schalteingang 230V + Netzwächter 1ph Jeder Eingang verfügt über eine LED-Statusanzeige. Über die Eingangskanäle können max. 9 Schalterkreise abgefragt werden. Jeder Eingang kann einem oder mehreren Abgangskreisen oder bei Einsatz des Multi Control einer einzelnen Sicherheitsleuchte zugeordnet werden. Die Abfrage erfolgt über 230 V gesteuerte Spannungseingänge. Jeder Eingang verfügt über eine LED - Statusanzeige. | |||||
| IOM 24 für potentialfreie Kontakte Über die Eingangskanäle können max. 16 Schalterkreise abgefragt werden. Jeder Eingang kann einem oder mehreren Abgangskreisen oder bei Einsatz des Multi Control einer einzelnen Sicherheitsleuchte zugeordnet werden. Die Abfrage erfolgt über potentialfreie Kontakte. Jeder Eingang verfügt über eine LED - Statusanzeige. Gehäuse: Kunststoff Kontakte: 16 x 24V über externe pot. freie Kontakte Montageart: Hutschiene Anschlussklemmen: bis 1,5 mm2 Adressierung: 2 Dreh-Codierschalter Abmessungen: H 90 x B 105 x T 61 Platzbedarf: 6 Teilungseinheiten (TE) | ||||||
| Gehäuse: Kontakte: | Kunststoff 9 x 230V oder | |||||
| 6 x 230V mit Netzwächter 3phasig oder 8 x 230V mit Netzwächter 1phasig Montageart: Hutschiene Anschlussklemmen: bis 1,5 mm2 Adressierung: 2 Dreh-Codierschalter Abmessungen: H 90 x B 105 x T 61 Platzbedarf: 6 Teilungseinheiten (TE) | ||||||
| | ||||||
| IOM 24 | IOM 230 | |||||
| | ||||||
| 985273 | H 90, B 105, T 61 | 985274 | H 90, B 105, T 61 | |||
| | ||||||
| 149 | ||||||
| | ||||||
