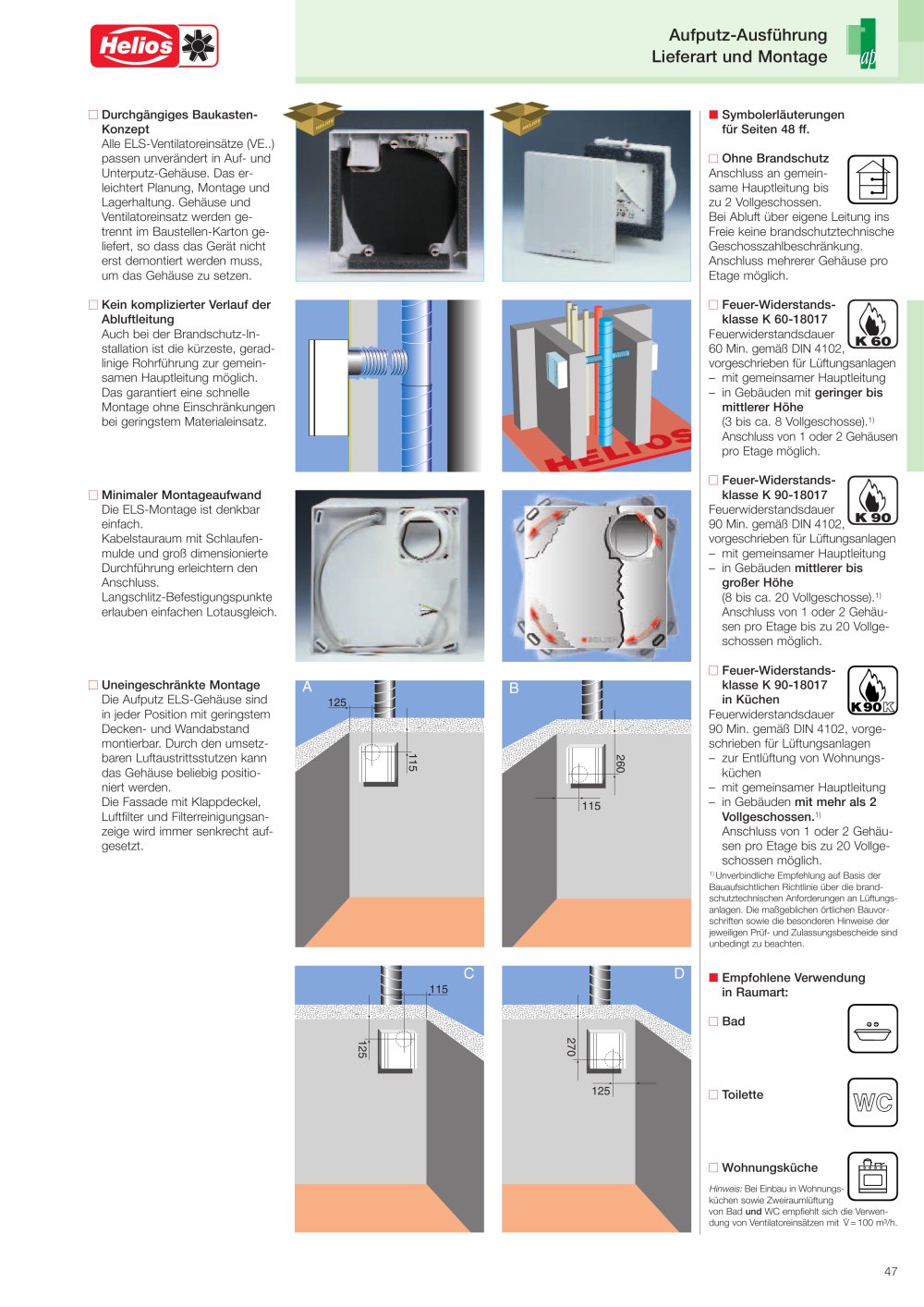

| Aufputz-Ausführung Lieferart und Montage | |||||||||||||||||||||||||||||||||||
| Durchgängiges Baukasten-Konzept Alle ELS-Ventilatoreinsätze (VE..) passen unverändert in Auf- und Unterputz-Gehäuse. Das erleichtert Planung, Montage und Lagerhaltung. Gehäuse und Ventilatoreinsatz werden getrennt im Baustellen-Karton geliefert, so dass das Gerät nicht erst demontiert werden muss, um das Gehäuse zu setzen. Kein komplizierter Verlauf der Abluftleitung Auch bei der Brandschutz-Installation ist die kürzeste, geradlinige Rohrführung zur gemeinsamen Hauptleitung möglich. Das garantiert eine schnelle Montage ohne Einschränkungen bei geringstem Materialeinsatz. | Symbolerläuterungen für Seiten 48 ff. Ohne Brandschutz Anschluss an gemeinsame Hauptleitung bis zu 2 Vollgeschossen. Bei Abluft über eigene Leitung ins Freie keine brandschutztechnische Geschosszahlbeschränkung. Anschluss mehrerer Gehäuse pro Etage möglich. | ||||||||||||||||||||||||||||||||||
| Feuer-Widerstandsklasse K 60-18017 | |||||||||||||||||||||||||||||||||||
| Feuerwiderstandsdauer | IkeoJ | ||||||||||||||||||||||||||||||||||
| 60 Min. gemäß DIN 4102, vorgeschrieben für Lüftungsanlagen - mit gemeinsamer Hauptleitung - in Gebäuden mit geringer bis mittlerer Höhe (3 bis ca. 8 Vollgeschosse).1' Anschluss von 1 oder 2 Gehäusen pro Etage möglich. | |||||||||||||||||||||||||||||||||||
| [¥ K9Q | |||||||||||||||||||||||||||||||||||
| Feuer-Widerstandsklasse K 90-18017 Feuerwiderstandsdauer | |||||||||||||||||||||||||||||||||||
| Minimaler Montageaufwand Die ELS-Montage Ist denkbar einfach. Kabelstauraum mit Schlaufenmulde und groß dimensionierte Durchführung erleichtern den Anschluss. Langschlitz-Befestigungspunkte erlauben einfachen Lotausgleich. | |||||||||||||||||||||||||||||||||||
| 90 Min. gemäß DIN 4102, vorgeschrieben für Lüftungsanlagen - mit gemeinsamer Hauptleitung - in Gebäuden mittlerer bis großer Höhe (8 bis ca. 20 Vollgeschosse).1' Anschluss von 1 oder 2 Gehäusen pro Etage bis zu 20 Vollgeschossen möglich. | |||||||||||||||||||||||||||||||||||
| Feuer-Widerstandsklasse K 90-18017 | |||||||||||||||||||||||||||||||||||
| Uneingeschränkte Montage Die Aufputz ELS-Gehäuse sind in jeder Position mit geringstem Decken- und Wandabstand montierbar. Durch den umsetzbaren Luftaustrittsstutzen kann das Gehäuse beliebig positioniert werden. Die Fassade mit Klappdeckel, Luftfilter und Filterreinigungsanzeige wird immer senkrecht aufgesetzt. | |||||||||||||||||||||||||||||||||||
| in Küchen | K90CS. | ||||||||||||||||||||||||||||||||||
| Feuerwiderstandsdauer 90 Min. gemäß DIN 4102, vorgeschrieben für Lüftungsanlagen - zur Entlüftung von Wohnungsküchen - mit gemeinsamer Hauptleitung - in Gebäuden mit mehr als 2 Vollgeschossen.1) Anschluss von 1 oder 2 Gehäusen pro Etage bis zu 20 Vollgeschossen möglich. 1) Unverbindliche Empfehlung auf Basis der Bauaufsichtlichen Richtlinie über die brandschutztechnischen Anforderungen an Lüftungsanlagen. Die maßgeblichen örtlichen Bauvorschriften sowie die besonderen Hinweise der jeweiligen Prüf- und Zulassungsbescheide sind unbedingt zu beachten. ■ Empfohlene Verwendung in Raumart: | |||||||||||||||||||||||||||||||||||
| Bad | |||||||||||||||||||||||||||||||||||
| Toilette | |||||||||||||||||||||||||||||||||||
| Wohnungsküche | |||||||||||||||||||||||||||||||||||
| □ | |||||||||||||||||||||||||||||||||||
| Hinweis: Bei Einbau in Wohnungsküchen sowie Zweiraumlüftung von Bad und WC empfiehlt sich die Verwendung von Ventilatoreinsätzen mit V=100 m3/h. | |||||||||||||||||||||||||||||||||||
| 47 | |||||||||||||||||||||||||||||||||||
