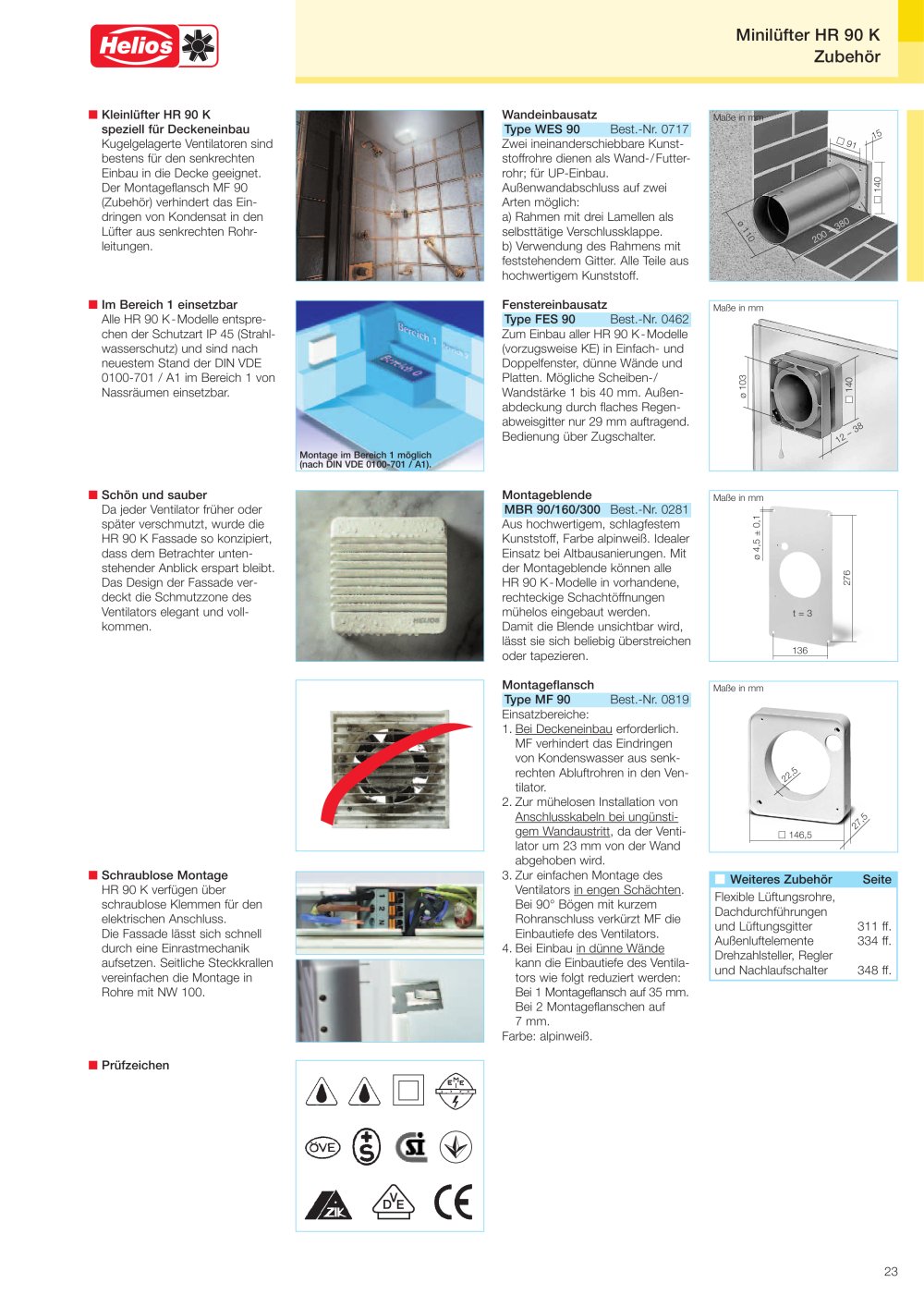

Minilüfter HR 90 KZubehör

Im Bereich 1 einsetzbar Alle HR 90 K-Modelle entspre- chen der Schutzart IP45 (Strahl- wasserschutz) und sind nach neuestem Stand der DINVDE0100-701 / A1 im Bereich 1 vonNassräumen einsetzbar. Fenstereinbausatz Kleinlüfter HR90 Kspeziell für Deckeneinbau Kugelgelagerte Ventilatoren sind bestens für den senkrechten Einbau in die Decke geeignet. Der Montageflansch MF 90 (Zubehör) verhindert das Ein- dringen von Kondensat in den Lüfter aus senkrechten Rohr- leitungen.
Maße in mm Maße in mm Type WES 90 Best.-Nr. 0717Zwei ineinanderschiebbare Kunst- stoffrohre dienen als Wand-/Futter- rohr; für UP-Einbau. Außenwandabschluss auf zwei Arten möglich: a) Rahmen mit drei Lamellen als selbsttätige Verschlussklappe. b) Verwendung des Rahmens mitfeststehendem Gitter. Alle Teile aushochwertigem Kunststoff.
15 91 Schön und sauber Da jeder Ventilator früher oder später verschmutzt, wurde die HR 90 K Fassade so konzipiert, dass dem Betrachter unten-stehender Anblick erspart bleibt.Das Design der Fassade ver- deckt die Schmutzzone des Ventilators elegant und voll- kommen.
140 ø 110 200 … 380 Type FES90 Best.-Nr. 0462Zum Einbau aller HR 90 K-Modelle (vorzugsweise KE) in Einfach- undDoppelfenster, dünne Wände undPlatten. Mögliche Scheiben-/ Wandstärke 1 bis 40 mm. Außen- abdeckung durch flaches Regen- abweisgitter nur 29 mm auftragend.Bedienung über Zugschalter. Schraublose Montage Montageblende HR 90 K verfügen über schraublose Klemmen für den elektrischen Anschluss. Die Fassade lässt sich schnelldurch eine Einrastmechanikaufsetzen. Seitliche Steckkrallen vereinfachen die Montage in Rohre mit NW 100.
140 ø 103 Prüfzeichen Wandeinbausatz
12 … 38 Montage im Bereich 1 möglich(nach DIN VDE 0100-701 / A1). MBR 90/160/300 Best.-Nr. 0281Aus hochwertigem, schlagfestemKunststoff, Farbe alpinweiß. IdealerEinsatz bei Altbausanierungen. Mit der Montageblende können alle HR 90 K-Modellein vorhandene,rechteckige Schachtöffnungenmühelos eingebaut werden.Damit die Blende unsichtbar wird, lässt sie sich beliebig überstreichen oder tapezieren.
ø 4,5 ± 0,1 Montageflansch
276 136t = 3 Maße in mm Maße in mm Type MF90 Best.-Nr. 0819Einsatzbereiche:1.Bei Deckeneinbau erforderlich.MF verhindert das EindringenvonKondenswasser aus senk- rechten Abluftrohren in den Ven- tilator.2.Zur mühelosen Installation vonAnschlusskabeln bei un
22,5 günsti - gem W andaustritt , da der Venti-lator um 23 mm von der Wand abgehoben wird.3.Zur einfachen Montage desVentilators in en
27,5 146,5 Weiteres ZubehörSeite gen Schächten .Bei 90° Bögen mit kurzem Rohranschluss verkürzt MF die Einbautiefe des Ventilators.4.Bei Einbau in dünne Wände Flexible Lüftungsrohre,Dachdurchführungen und Lüftungsgitter311 ff. Außenluftelemente334 ff.Drehzahlsteller, Reglerund Nachlaufschalter348 ff. kann die Einbautiefe des Ventila- tors wie folgt reduziert werden: Bei 1 Montageflansch auf 35 mm. Bei 2 Montageflanschen auf7 mm.Farbe: alpinweiß. 23
