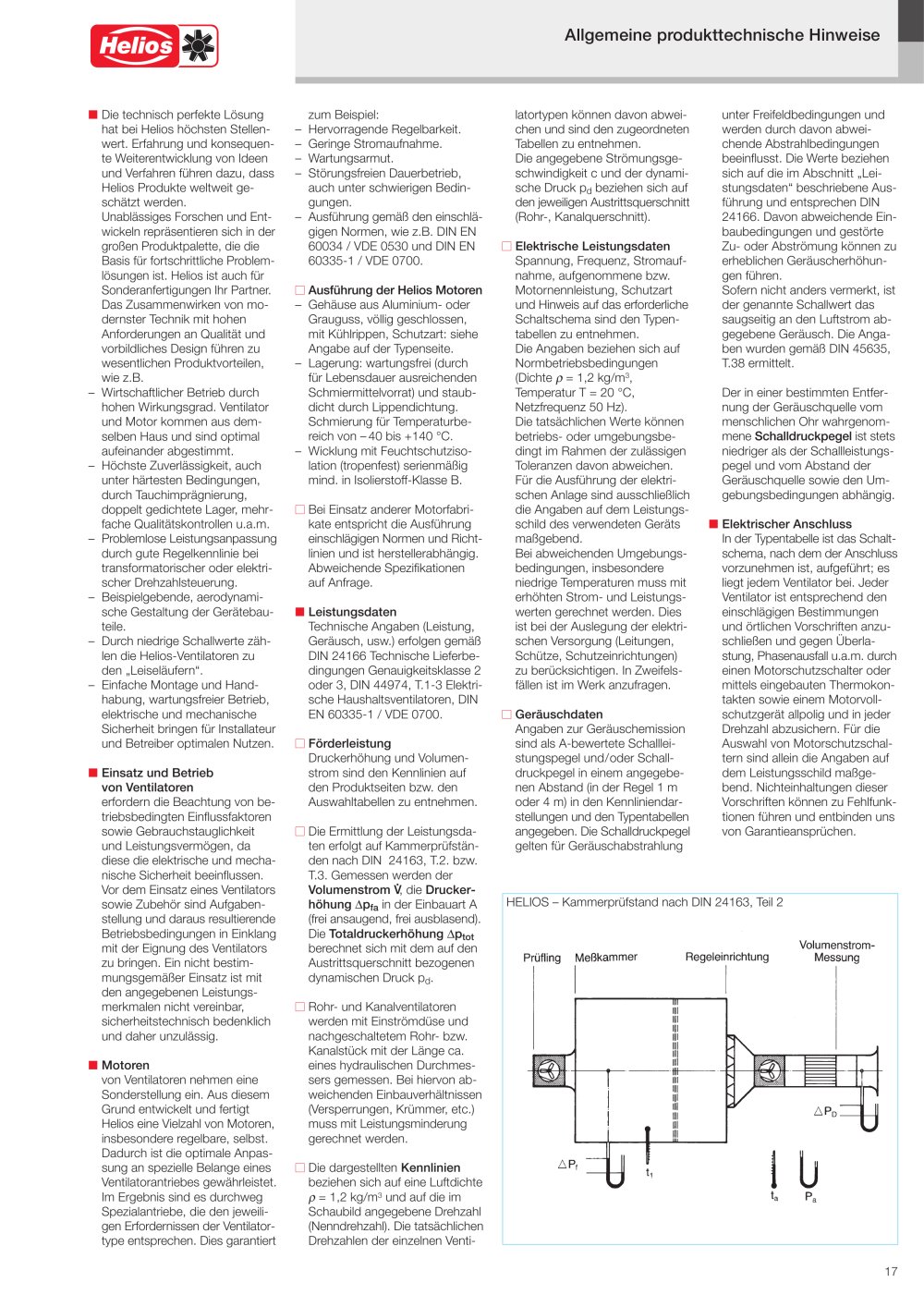

Allgemeine produkttechnische Hinweise

Die technisch perfekte Lösunghat bei Helios höchsten Stellen- wert. Erfahrung und konsequen- te Weiterentwicklung von Ideen und Verfahren führen dazu, dass Helios Produkte weltweit ge- schätzt werden.
d beziehen sich aufden jeweiligen Austrittsquerschnitt(Rohr-, Kanalquerschnitt). Unablässiges Forschen und Ent- wickeln repräsentieren sich in der großen Produktpalette, die die Basis für fortschrittliche Problem- lösungen ist. Helios ist auch für Sonderanfertigungen Ihr Partner. Elektrische Leistungsdaten Spannung, Frequenz, Stromauf-nahme, aufgenommene bzw.Motornennleistung, Schutzart und Hinweis auf das erforderliche Schaltschema sind den Typen- tabellen zu entnehmen.Die Angaben beziehen sich aufNormbetriebsbedingungen (Dichte Ausführung der Helios Motoren Das Zusammenwirken von mo- dernster Technik mit hohen Anforderungen an Qualität und vorbildliches Design führen zu wesentlichen Produktvorteilen, wie z.B.–Wirtschaftlicher Betrieb durchhohen Wirkungsgrad. Ventilator und Motor kommen aus dem-selben Haus und sind optimalaufeinander abgestimmt.–Höchste Zuverlässigkeit, auchunter härtesten Bedingungen, durch Tauchimprägnierung, doppelt gedichtete Lager, mehr-fache Qualitätskontrollen u.a.m.–Problemlose Leistungsanpassungdurch gute Regelkennlinie bei transformatorischer oder elektri-scher Drehzahlsteuerung.–Beispielgebende, aerodynami-sche Gestaltung der Gerätebau- teile.–Durch niedrige Schallwerte zäh-len die Helios-Ventilatoren zuden „Leiseläufern“.–Einfache Montage und Hand-habung, wartungsfreier Betrieb, elektrische und mechanischeSicherheit bringen für Installateurund Betreiber optimalen Nutzen. –Gehäuse aus Aluminium- oderGrauguss, völlig geschlossen,mit Kühlrippen, Schutzart: sieheAngabe auf der Typenseite.–Lagerung: wartungsfrei (durchfür Lebensdauer ausreichenden Schmiermittelvorrat) und staub-dicht durch Lippendichtung.Schmierung für Temperaturbe- reich von –40 bis +140 °C.–Wicklung mit Feuchtschutziso-lation (tropenfest) serienmäßigmind. in Isolierstoff-Klasse B. Ï� = 1,2 kg/m
3 ,Temperatur T = 20 °C,Netzfrequenz 50 Hz). Die tatsächlichen Werte können betriebs- oder umgebungsbe- dingt im Rahmen der zulässigen Toleranzen davon abweichen.Für die Ausführung der elektri-schen Anlage sind ausschließlich die Angaben auf dem Leistungs- schild des verwendeten Geräts maßgebend.Bei abweichenden Umgebungs-bedingungen, insbesondere niedrige Temperaturen muss mit erhöhten Strom- und Leistungs- werten gerechnet werden. Diesist bei der Auslegung der elektri-schen Versorgung (Leitungen, Schütze, Schutzeinrichtungen) zu berücksichtigen. In Zweifels- fällen ist im Werk anzufragen. Einsatz und Betriebvon Ventilatoren erfordern die Beachtung von be-triebsbedingten Einflussfaktoren sowie Gebrauchstauglichkeit und Leistungsvermögen, da Bei Einsatz anderer Motorfabri-kate entspricht die Ausführungeinschlägigen Normen und Richt-linien und ist herstellerabhängig.Abweichende Spezifikationenauf Anfrage. Leistungsdaten Technische Angaben (Leistung, Geräusch, usw.) erfolgen gemäß DIN24166 Technische Lieferbe-dingungen Genauigkeitsklasse 2oder 3, DIN44974, T.1-3 Elektri- sche Haushaltsventilatoren, DIN EN 60335-1 / VDE 0700. Geräuschdaten Angaben zur Geräuschemission sind als A-bewertete Schalllei-stungspegel und/oder Schall-druckpegel in einem angegebe- nen Abstand (in der Regel 1 m oder 4 m) in den Kennliniendar- stellungen und den Typentabellenangegeben. Die Schalldruckpegelgelten für Geräuschabstrahlung unter Freifeldbedingungen undwerden durch davon abwei- chende Abstrahlbedingungen beeinflusst. Die Werte beziehen sich auf die im Abschnitt „Lei- stungsdaten“ beschriebene Aus- führung und entsprechen DIN 24166. Davon abweichende Ein- baubedingungen und gestörte Zu- oder Abströmung können zu erheblichen Geräuscherhöhun- gen führen. Sofern nicht anders vermerkt, ist der genannte Schallwert das saugseitig an den Luftstrom ab- gegebene Geräusch. Die Anga- ben wurden gemäß DIN 45635,T.38 ermittelt.Der in einer bestimmten Entfer-nung der Geräuschquelle vom menschlichen Ohr wahrgenom-mene Förderleistung Druckerhöhung und Volumen- strom sind den Kennlinien auf den Produktseiten bzw. den Auswahltabellen zu entnehmen. Die Ermittlung der Leistungsda-ten erfolgt auf Kammerprüfstän-den nach DIN24163, T.2. bzw.T.3. Gemessen werden der diese die elektrische und mecha- nische Sicherheit beeinflussen. Volumenstrom V. , die Drucker-höhung ∆ p Vor dem Einsatz eines Ventilators sowie Zubehör sind Aufgaben- stellung und daraus resultierendeBetriebsbedingungen in Einklangmit der Eignung des Ventilators zu bringen. Ein nicht bestim- mungsgemäßer Einsatz ist mit den angegebenen Leistungs-merkmalen nicht vereinbar,sicherheitstechnisch bedenklich und daher unzulässig. Motoren von Ventilatoren nehmen eine Sonderstellung ein. Aus diesem Grund entwickelt und fertigt Helios eine Vielzahl von Motoren,insbesondere regelbare, selbst.Dadurch ist die optimale Anpas- sung an spezielle Belange eines Ventilatorantriebes gewährleistet. Im Ergebnis sind es durchwegSpezialantriebe, die den jeweili-gen Erfordernissen der Ventilator- type entsprechen. Dies garantiert zum Beispiel:–Hervorragende Regelbarkeit. –Geringe Stromaufnahme. –Wartungsarmut.–Störungsfreien Dauerbetrieb,auch unter schwierigen Bedin- gungen. –Ausführung gemäß den einschlä-gigen Normen, wie z.B. DIN EN60034 / VDE 0530 und DIN EN60335-1 / VDE 0700. Totaldruckerhöhung
fa in der Einbauart A(frei ansaugend, frei ausblasend). Die ∆ p HELIOS – Kammerprüfstand nach DIN24163, Teil 2
tot berechnet sich mit dem auf denAustrittsquerschnitt bezogenen dynamischen Druck p
d . Rohr- und Kanalventilatorenwerden mit Einströmdüse undnachgeschaltetem Rohr- bzw.Kanalstück mit der Länge ca.eines hydraulischen Durchmes-sers gemessen. Bei hiervon ab-weichenden Einbauverhältnissen(Versperrungen, Krümmer, etc.)muss mit Leistungsminderunggerechnet werden. Die dargestellten Kennlinien beziehen sich auf eine Luftdichte Ï� = 1,2 kg/m
3 und auf die imSchaubild angegebene Drehzahl (Nenndrehzahl). Die tatsächlichenDrehzahlen der einzelnen Venti- latortypen können davon abwei-chen und sind den zugeordneten Tabellen zu entnehmen. Die angegebene Strömungsge- schwindigkeit c und der dynami- sche Druck p 17
